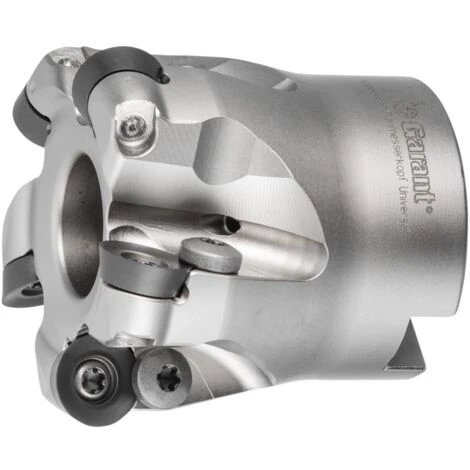

GARANT – Fresa A Copiare 7° Positivo A Manicotto

DescrizioneEsecuzione:Passo fresa con incremento asimmetrico per rotazione più regolare.Elevata precisione di planarità e rotazione concentrica.Riposizionamento continuo in caso di usura del tagliente.Riduzione delle vibrazioni e ingresso morbido dei taglienti grazie al posizionamento di 7° dell’inserto.Attenzione:Con gli inserti con geometria positiva non utilizzare viti di sicurezza e rondelle elastiche.Nota:Usare il giravite dinamometrico GARANT TQ n. art. 211750 Dim. 3,8 con lama n. art. 674252 Dim. 15IP.ap max. = 4,0 mm.Dati tecnici ⌀ tagliente DC 52 mm Numero taglienti Z 5 Esecuzione del codolo a manicotto Fresa adatta per le forme di inserti tonda Utilizzo fresa Fresatura circolare; Ramping Passo dei taglienti differente Passaggio interno per LR sì Sostituzione del materiale PowerCard ⌀ D3 40 mm Lunghezza complessiva Lcompl. 50 mm Foro di attacco ⌀ 22 mm Fresatura a interpolazione ⌀ Dmin. 92 mm Fresatura a interpolazione ⌀ Dmax. 102 mm Angolo rampa αmax. 1,3 ° Lunghezza rampa L per αmax. 36,95 mm Inserto adatto RD..12T3 Set di viti per inserti 219805 (15IP; 3,8 Nm) Set di viti di sicurezza 219807 (15IP; 3,8 Nm) Fz Helix 1 Codice articolo 212150 52/5 EAN / GTIN 4045197750426
