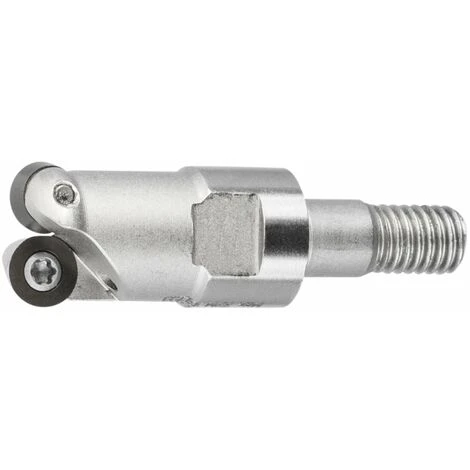

GARANT – Frese A Copiare 0° Negativo Con Codolo Filettato

DescrizioneEsecuzione:Passo fresa con incremento asimmetrico per rotazione più regolare.Elevata precisione di planarità e rotazione concentrica.Riposizionamento continuo dell’inserto in caso di usura del tagliente.Nota:ap max. = 1,1 mm.Usare il giravite dinamometrico GARANT TQ n. art. 211750 Dim. 0,6 con lama n. art. 674252 Dim. 6IP.Dati tecnici ⌀ tagliente DC 10 mm Numero taglienti Z 2 Esecuzione del codolo con codolo filettato Fresa adatta per le forme di inserti tonda Utilizzo fresa Fresatura circolare; Ramping Passo dei taglienti differente Passaggio interno per LR sì Sostituzione del materiale PowerCard ⌀ D1 h6 5,5 mm ⌀ D2 9,75 mm ⌀ D3 5 mm Lunghezza complessiva Lcompl. 20 mm Sede filettata M M5 Fresatura a interpolazione ⌀ Dmin. 15 mm Fresatura a interpolazione ⌀ Dmax. 18 mm Fresatura a interpolazione ap 1,1 mm Angolo rampa αmax. 5,37 ° Lunghezza rampa L per αmax. 3,74 mm Inserto adatto RD.. 0501 Set di viti per inserti 219802 (6IP; 0,6 Nm) Codice articolo 212087 10/2 EAN / GTIN 4045197549570
